Een debietmeter is een apparaat dat de stroomsnelheid van een vloeistof meet. Er zijn twee brede typen debietmeters die veel worden gebruikt in de industrie. Het zijn volumetrische flowmeters en massaflowmeters.
Nee.1--Volumetrische flowmeters
Volumestroommeters hebben hun naam gekregen omdat deze stroommeters het vloeistofvolume meten dat in een bepaalde tijdsperiode door een specifieke locatie gaat. Volumetrische flowmeters bieden een onmiddellijke analoge, digitale of pulsuitvoer van de volumetrische stroomsnelheid van de vloeistof of het gas.
Er zijn verschillende soorten volumetrische flowmeters beschikbaar, zoals hieronder vermeld
- Differentiële stroommeter
- Doorlaatplaten debietmeter
- Venturi-meters
- Annubar-debietmeter
- Elektromagnetische debietmeters
- Ultrasone debietmeters
- Turbine-debietmeters
- Vortex-debietmeters
- Positieve verplaatsingsmeters
- Doelstroommeter
- Rotameter-debietmeter
Differentiële stroommeter:
Het werkt volgens het drukvalprincipe en meet de stroming door het drukverschil over een obstakel in een leiding te detecteren. Deze veelzijdige meter is geschikt voor zowel vloeistof- als gastoepassingen en wordt gebruikt in waterdistributie, olieraffinaderijen en gaspijpleidingen.
Doorlaatplaten stroommeter:
Door een nauwkeurig afgemeten meetplaat in een leiding te plaatsen, creëert deze meter een stroomvernauwing, wat leidt tot een drukval die evenredig is met de stroomsnelheid. Het is gebruikelijk in industrieën zoals chemische verwerking, waterbehandeling en HVAC-systemen voor vloeistofmeting.
Venturi-meters:
Door gebruik te maken van een convergerende-divergerende buis versnellen Venturi-meters de vloeistofstroom en meten ze het drukverschil tussen de keel en de inlaat. Deze meter is ideaal voor grote leidingmaten, hoge stroomsnelheden en schone vloeistoffen, en vindt toepassingen in de watervoorziening, industriële processen en afvalwaterzuivering.
Annubar-stroommeter:
Door meerdere drukdetectiepoorten op één sonde te combineren, berekent de Annubar-debietmeter de stroom door de drukvariaties te detecteren die door de vloeistofstroom worden gegenereerd. Het is veelzijdig, geschikt voor verschillende vloeistoffen en wordt vaak gebruikt in industrieën zoals olie en gas, chemicaliën en energieopwekking.
Elektromagnetische flowmeters:
Deze zijn gebaseerd op de wet van Faraday over elektromagnetische inductiemagflow metermeet de stroomsnelheid door een spanning te induceren die evenredig is met de snelheid van de vloeistof. Ze zijn ideaal voor geleidende vloeistoffen en worden veel gebruikt in water- en afvalwaterbeheer, voedsel- en drankverwerking en farmaceutische producten.

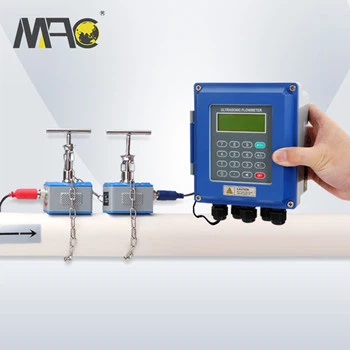

Ultrasone flowmeters:
Deze gebruiken ultrasone golven om de stroomsnelheid te metenniet-invasieve meterszijn zeer geschikt voor een breed scala aan vloeistoffen en gassen. Hun toepassingen omvatten waterbedrijven, olie en gas, verwarmings- en koelsystemen en zelfs medische apparatuur.
Turbinestroommeters:
De vloeistofstroom drijft een turbinerotor aan en de rotatiesnelheid wordt gebruikt om de stroomsnelheid te berekenen. Dezeturbinedebietmeterszijn waardevol voor het meten van schone, laagviskeuze vloeistoffen en gassen, en worden gebruikt in de petrochemie, monitoring van vliegtuigbrandstof en waterdistributie.
Vortex-flowmeters:
Het detecteren van de wervelingen die ontstaan door de vloeistofstroom langs een obstakel,vortex-stroommetersbieden nauwkeurige metingen voor gas, stoom en vloeistoffen. Hun duurzaamheid en het vermogen om zware omstandigheden aan te kunnen, maken ze geschikt voor toepassingen in de chemische productie, energieproductie en nutsvoorzieningen.
Positieve verplaatsingsmeters:
Deze meters werken volgens het principe van het opvangen en meten van vaste vloeistofvolumes en zijn zeer nauwkeurig voor het meten van stroperige vloeistoffen, zoals oliën en siropen. Ze zijn van cruciaal belang bij toepassingen voor overdracht van gegevens, maar ook bij industriële processen zoals de productie van voedingsmiddelen en dranken.
Doelstroommeter:
Vloeistof botst op een doel dat in de stroom is geplaatst, wat resulteert in een meetbare afbuiging. Dedoelstroommeterszijn zeer geschikt voor hogedruktoepassingen met vloeistoffen en gassen, en worden gebruikt in raffinaderijen, energiecentrales en chemische processen voor nauwkeurige stroommeting.
Rotameter-stroommeter:
Rotameters zijn voorzien van een taps toelopende buis en een vlotter die omhoog gaat bij toenemende stroming en bieden een visuele en betrouwbare indicatie van de stroomsnelheid. Ze worden vaak gebruikt in laboratoria, farmaceutische producten en kleinschalige industriële processen waar een eenvoudige, kosteneffectieve oplossing nodig is voor vloeistofmeting.
Nee.2-Massaflowmeters
Een massadebietmeter meet de massastroom van vloeistof terwijl deze door een pijp beweegt. Deze flowmeters zijn een ideale keuze wanneer u direct massa wilt meten of wanneer u met een zeer stroperige substantie werkt.
Er zijn twee soorten massaflowmeters beschikbaar, zoals hieronder vermeld
Coriolis massaflowmeter
Thermische massaflowmeter
Coriolis-massastroommeter:
Door gebruik te maken van het Coriolis-effect kan deMassastroommetermeet het massadebiet door de faseverschuiving van trillende buizen te analyseren terwijl er vloeistof doorheen stroomt. De hoge nauwkeurigheid en het vermogen om de dichtheid te meten maken het geschikt voor toepassingen in de farmaceutische industrie, de chemische sector en de overdracht van vloeistoffen zoals olie en gas.
Thermische massastroommeter:
Het meten van de stroomsnelheid door het koeleffect van een vloeistof op een verwarmde sensor te beoordelenthermische massaflowmeteris ideaal voor gasstroommeting. Het reageert zeer goed op veranderingen en wordt gebruikt in toepassingen zoals industriële gassen, HVAC-systemen en milieumonitoring. Het is vooral waardevol voor toepassingen met een laag debiet en een hoge turndown vanwege het brede bereik.
Als u wilt weten welke typen flowmeters geschikt zijn voor uw toepassing of als u meer wilt weten, neem dan contact op met het Macsensor Engineer-team. Wij ondersteunen u graag bij het vinden van de juiste flowmetingsoplossing voor u.
Veelgestelde vragen
Hoe een debietmeter selecteren?
Bij het selecteren van een flowmeter voor een specifieke toepassing moet rekening worden gehouden met verschillende cruciale factoren:
- Kenmerken van de vloeistof, inclusief viscositeit, dichtheid en corrosieve aard.
- Eisen aan stroombereik en precisie.
- Variabelen in de werkomgeving, zoals temperatuur, druk en vloeistofsnelheid.
- Installatiespecificaties inclusief leidingmaat en oriëntatie.
- Toegang tot stroom- of signaalingangen voor de meter.
- Milieuaspecten, zoals gevaarlijke materialen of explosieve omstandigheden.
- Onderhouds- en kalibratieschema's.
- Haalbaarheid van integratie met huidige besturingssystemen of instrumenten.
- Begroting
